华尔网非线性电阻测试仪目前，发电厂、变电站的直流电源系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的直流断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统留下隐患，为此我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的直流电源保护级差配合测试仪，以方便运行维护部门对直流保护电器级差配合进行校验，提高直流系统运行的可靠性，保证电网可靠运行。本测试仪适用电压等级DC110V、DC220V的直流电源系统适用。二、功能特点及技术参数1、功能特点整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式，提高系统的性和便捷性。1、采用100M数据采集卡，VC开发平台，采样速率高，准确可靠。2、计算机控制，全汉化图形界面，操作简单，使用方便。3、具有小电流预估和短路校验两种工作模式。4、纯大功率电阻负载，线性度好，精度高，输出调节采用了大功率开关管以实现无触点调节。5、可存储大量数据（具体视硬盘容量而定），实现电子存档；报表打印输出，历史记录快速查找，方便分析。 2、技术参数1、工作电源：AC220V，50Hz2、电压等级：DC110V/DC220V3、电压精度：±0.5%4、电流精度：±1%5、预估精度：±5%6、延时时间量程：0~1s7、延时调节精度：0.1s8、录波分辨率：12位9、装置外形尺寸：185*427*380mm3、使用要求及外观说明3.1 现场条件1）具有固定或移动配电盘，配电盘设有单相220V交流输出，输出功率不小于1KW，输入有自动空气开关保护。2）现场具有直流电源系统配套的蓄电池组。3.2对操作人员要求1）带手套、佩戴防护眼镜；2）携带常用五金工具和万用表。3.3短路测试及注意事项1）测试流程

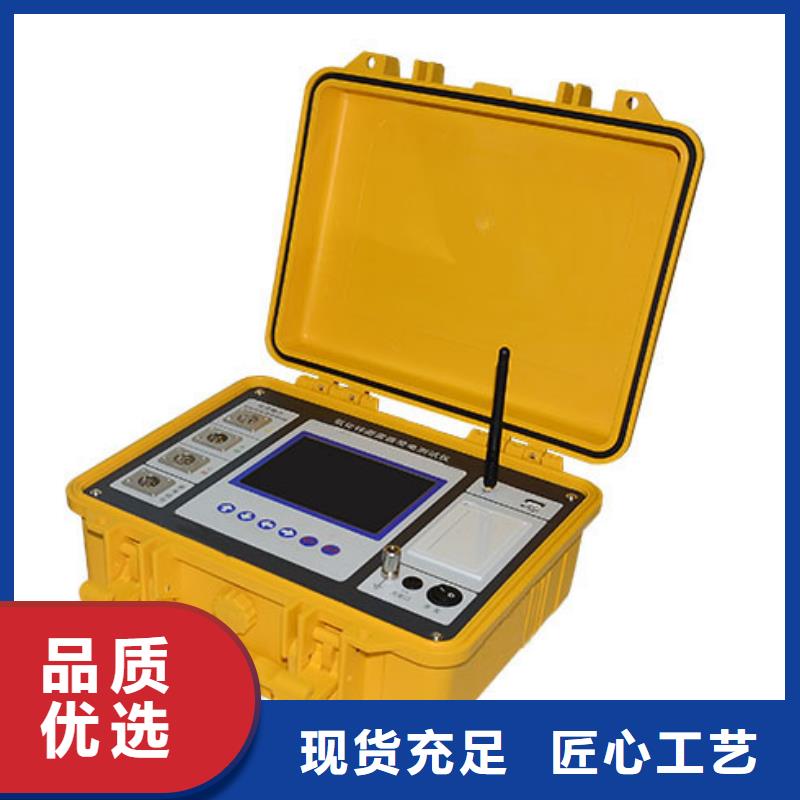

华尔网非线性电阻测试仪消谐器是安装在6kV～35kV电压互感器一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够很好抑制涌流和PT铁磁谐振，并且不影响变压器的正常运行。消谐器在使用过程中由于吸收空气中的水分或者通过较大的电流，额定参数会发生变化，如变化超过厂家技术参数表中的范围，应进行维修或更换。消谐器的能否正常工作，至关重要，为核实消谐器是否合格，应定期对其特性参数进行检测。由于消谐器采用大功率非线性材料制作，其阻值会随电流变化，普通方式无法准确测量它的实际阻值和真实特性。本仪器能够按照规程全自动快速检测LXQ型消谐器实际工频特性参数，并显示出伏安特性曲线，可以准确地反映消谐器的真实状态。注：LXQ型表示裸露的无须外瓷套保护的压变中性点用消谐阻尼器。二、主要功能特点：1、测试仪采用32位CPU和高压数据采样模块，检测快速准确。2、内置高压电源，无需外接升压器，单机快速完成检测。3、测量范围适用于LXQ型6kV～35kV消谐器全部常用电流指标.4、采用彩色触摸屏液晶显示器，全中文菜单，可清晰显示检测数据和曲线图。5、自带微型快速打印机，可现场打印检测结果。6、参考标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》7、自动给出伏安特性曲线图；8、可选择电压峰值或有效值。9、仪器轻巧、便捷适用于现场使用。三、主要技术参数：1、工作电压AC:220V±10%?50Hz.2、输出电压AC：0 V～3000 V； 3、输出电流AC：0 mA～10 mA； 4、测量精度为±3%。5、测量范围：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、环境温度：-20℃～50℃； 7、环境湿度：≤80%； 8、使用环境：户内和户外；9、体积/重量：30X20X20cm/8Kg
