天轮工作原理： 1立井天轮及凿井天轮的轮体只作旋转运动。 2立井天轮主要用于立井提 升及斜井箕提 升。 3凿井天轮用于立井凿时悬吊吊盘及稳绳。 4游动天轮的轮体除作旋转运动外，还可以轴向移动，适用于串车。 单槽悬吊天轮主要用于悬吊吊盘和稳绳的场合，而双槽悬吊天轮则多用于施工所用管路、风筒及稳绳的悬吊场合。单槽悬吊天轮有七种规格，双槽悬吊天轮有10 种规格，其中4种供悬吊管路用，4种供悬吊风简用。单槽悬吊天轮和双槽悬吊天轮各有2种稳绳选用。

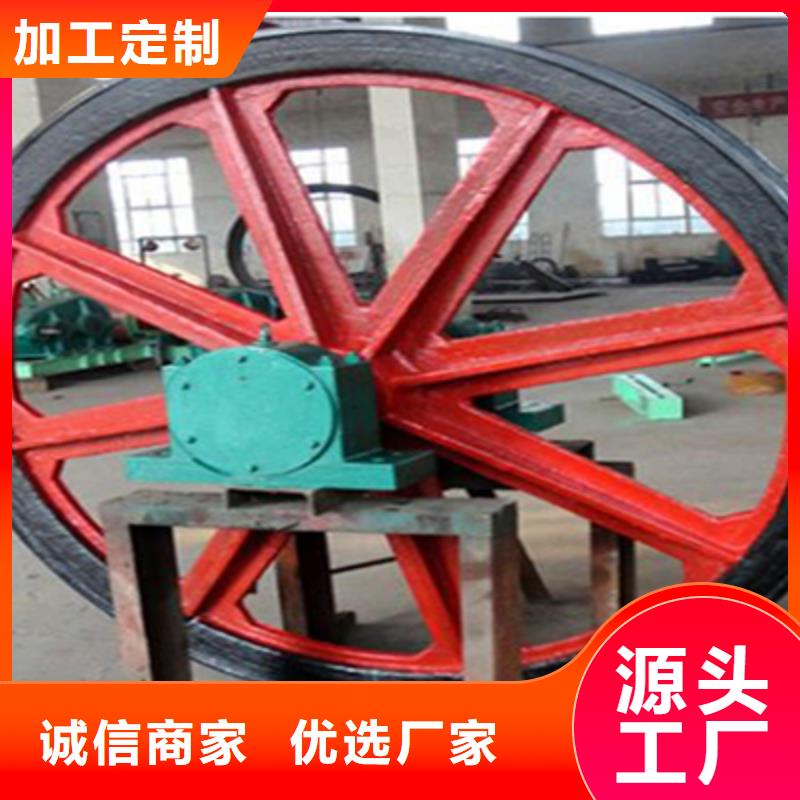

天轮是矿井立井井架上方调节钢丝绳运动方向的定滑轮。作用是撑起连接机卷筒和容器的钢丝绳，并引导钢丝绳转向。 天轮有游动天轮、井上固定天轮、凿井及井下固定天轮三种，与天轮配套的钢丝绳品种包括磷化涂层钢丝绳、镀锌钢丝绳或光面钢丝绳。 天轮安装在井架上，作支撑、引导钢丝绳转向之用，根据煤炭工业部标准，天轮分为下列三种：井上固定天轮，凿井及井下固定天轮，游动天轮。其结构型式也分为三种类型：直径为3500毫米时采用模压焊接结构。当直径Dt≤3000毫米时，采用整体铸钢结构，直径为4000毫米时，采用模压铆接结构。天轮轮缘的结构对钢丝绳的使用寿命有一定影响。因为在机起动和停止时，由天轮的惯性，将引起轮缘与钢丝绳问的相对滑动，增加钢丝绳的磨损，从这个意义上讲，应尽量减轻轮缘的重量。此外，轮缘的材质和绳沟的半径，对钢丝绳的使用寿命也有直接影响。一般绳沟半径要稍大于钢丝绳半径。绳沟开角在40～60°之间。国内还有相当数量的矿井采用带衬的铸铁天轮，利用木材、旧皮带以及塑料等作为衬垫。采用这些软性衬垫的目的是为了增加钢丝绳的使用寿命。但是，使用经验证明，这种办法也不尽理想，这是因为：衬垫磨损很快，几个月就要更换一次，严重时，十几天就要更换。增加了轮缘的重量，由于惯性的加大，在起动和停车时，反而加剧了钢丝绳相对于天轮的滑动，增加了天轮的维修工作量，衬块安装、维护不当时衬块从轮缘中掉出，还会引起事故。天轮参数天轮参数(2张)井上固定天轮和井下固定天轮的基本参数列于右表中。天轮直径的选择，根据《煤矿规程》规定，对于地面设备，若钢丝绳与天轮的围抱角大于90°时，Dt≥80d，Dt≥1200δ；若围抱角小于90°，则Dt≥60d；Dt≥1200δ。对于井下设备，若围抱角大于90°，则Dt≥60d，Dt≥900δ；若围抱角小于90°，则Dt≥40d；Dt≥900δ。（Dt－天轮直径，d－钢丝绳直径，δ－粗钢丝直径）。

新副井机为落地式多绳摩擦机，系统由：容器、钢丝绳、机、天轮、井架、装卸载设备及电器设备等组成。两组同规格天轮组件位于井架顶部上、下平台，天轮组件型号为：T一2 · 8 / 2，由主轴、四个绳轮、两个轴架、两套球面滚子轴承（22356CA）、四个轴承挡盖等组成。每组天轮由两端的轴架支撑并稳固于井架平台，绞车四根主绳绕过绞车主滚筒后经上下两组天轮导向后进入井筒与容器连接，通过尾绳的平衡作用，形成一个稳定的系统。图1为系统简图。在绞车运行过程中，天轮组可以以 8．2 m/s的速度运行。
