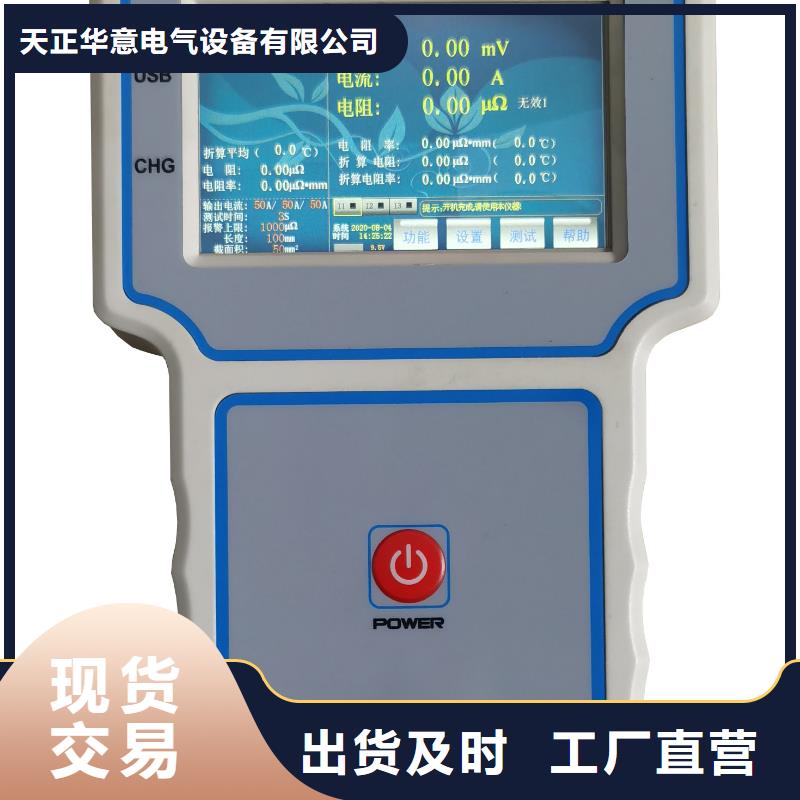

华尔网回路电阻测试仪面板说明及接线图2　图２为标准单相的参考图片，请以实物为准。三相测试仪的料物面板图片完全不一样。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。三相接线柱分ABC三相，区域颜色分A相黄色、B相绿色、C相红色。 触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面,如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效，K＝B/A或K＝C/A即为电阻之间的比较值。中间大号字体显示电阻、电压、电流。
