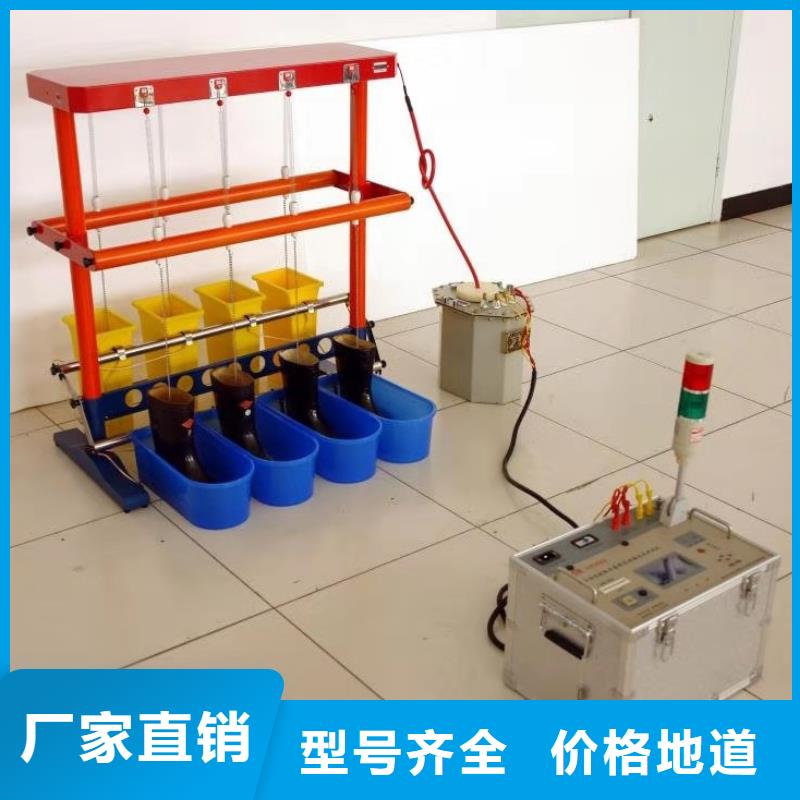

华尔网绝缘鞋手套耐压装置试验台介绍■整体介绍：·绝缘工器具试验台是用于试验绝缘靴、绝缘手套专业测试设备。它符合电力公司《电力工器具性试验规程》（国电发DL/T 1476-2015）要求。·试验台由机体、遥控器和干式变压器、仪器箱、试验容器等几部分组成。试件容器采用不锈钢制作，结构合理，外型美观；机体采用静电喷涂，防潮防腐；采用遥控器进行远程操作，高低压分离，可靠，技术含量高。·本试验台具有自动化程度高，测试精度高，控制功能强大，且操作简便，可靠。应用本系统将极大地提高检测工作效率。·绝缘工器具试验台广泛适用于供电、发电等电力企业，按《规程》要求对绝缘靴、绝缘手套等进行智能化绝缘性能性试验。■试件容器介绍：·试件容器有两类：六只盘状的容器用于测试绝缘靴；六只桶装的容器用于测试绝缘手套。结构合理，外型美观。■遥控器介绍：·遥控器上有一个指示灯和四个按键。·指示灯发出红光表示有按键按下，如红光暗，表示遥控器电池欠压。·四个按键上分别标有数字A，B，C，D.它们的功能分别是：按下“A”，表示升高压。按下“B”，表示降高压.按下“C”，表示计时开始。按下“D”，表示紧急停止。简称为“A升B降C计D停”。■机体介绍：·机体里分为主回路，遥控回路，控制回路，电源端子和控制端子五大部分。·机体上为试件容器摆放位置和高压导入部分。·机体左侧为总电源插座和接地端子；·机体正面为显示和控制部分。排为六只电流表，分别对应显示六只试件的电流。单位是mA.第二排个是红色旋钮，它是控制电源开关。按下时接通控制电源，按箭头方向旋转它，为断开控制电源。第二个是黑色旋钮，它是控制绝缘靴和绝缘手套电压等级转换保护。

华尔网绝缘鞋手套耐压装置一．设备就位：建议将设备一字型就位，从左往右依次是龙门液压架，电气控制柜，帽试验台。建议设备离墙50厘米以上，方便接线及维护。二．连接油管：1、准备安装用的工具：活络扳、梅花板、开口板等2、打开控制柜前后门，在油箱上方阀块上可看到两根油管管，将此两根油管分别从控制柜侧面圆孔中引出，3、控制柜中两根油管上下排列，龙门架上两组油管也是上下排列，按照“上接上，下接下”的方式连接油管。注意用力拧紧，以防漏油。三．加液压油：将46号液压油加入到控制柜中的液压油箱中。数量为36升（32公斤）。本产品已加好，可跳过此步骤。四．连电气线：将A,B,C,N三相四线电源线一头经柜侧园孔穿进接到控制柜中的接线排对应A,B,C,N端子上，一头连接到外部空气开关上，注意零线N不可接错；将帽试验台上两根线P01和COM连接到控制柜中的接线排对应端子上。产品出厂时除传感器和以上电缆外其他电路均己正确连接，请勿改变电气连接线。因擅自改变电气连接导致的设备损坏，将不列入保修范围之内。五．连传感器：将M12/16转接头接到龙门架上方中间的连接座中，将小拉力传感器接到转接头上，将传感器线接头接到控制柜中控制板的左插座上（传感器1）；将帽冲击传感器线接头接到控制板的右插座上（传感器2）。注意不可接错。六．试验运行：扳上墙面电源总开关，通电后按“电源开关”和“电机运行”按钮，观察电机风扇的转动方向，如不是顺时针转动，请停电后将A,B,C三相中任意两相掉线即可。电机转动正确后，采用手动方式操作，请一直按“油缸上升”按钮，注意观察油管连接处是否漏油？等油缸上升到处后，按“油缸下降”按钮，将油缸下降到底。若有渗漏，则对渗漏接头处重新连接。安装调试和试运行结束！
