| 产品参数 | |
|---|---|
| 产品价格 | 电议 |
| 发货期限 | 供方承担 |
| 供货总量 | 按订单生产 |
| 运费说明 | 5天发货 |
| 厂家/产地 | 纵横机械/洛阳 |
| 主要材料 | 碳钢20# |
| 衬里材料 | 塑料粉未 |
| 衬里厚度 | 4-10mm |
| 产品规格 | 按要求订做 |
| 生产工艺 | 热滚塑工艺 |
| 连接方式 | 法兰连接 |
| 适用温度 | -60～100℃ |
| 适用压力 | -0.07 M Pa ～ 2.5 M Pa |
| 检测电压 | 5KV-30KV |
| 执行标准 | HG20536-93 |
| 应用领域 | 化工、环保、冶炼、电力等行业 |
诚实、守信、敬业、创新是我们的企业精神。以质量求生存，以信誉求发展是我们的经营方针。纵横机械制造有限公司全体员工热忱欢迎各界朋友与我们建立合作关系，我们将全力为您提供满意、放心、周到的 四川成都衬塑管厂家。

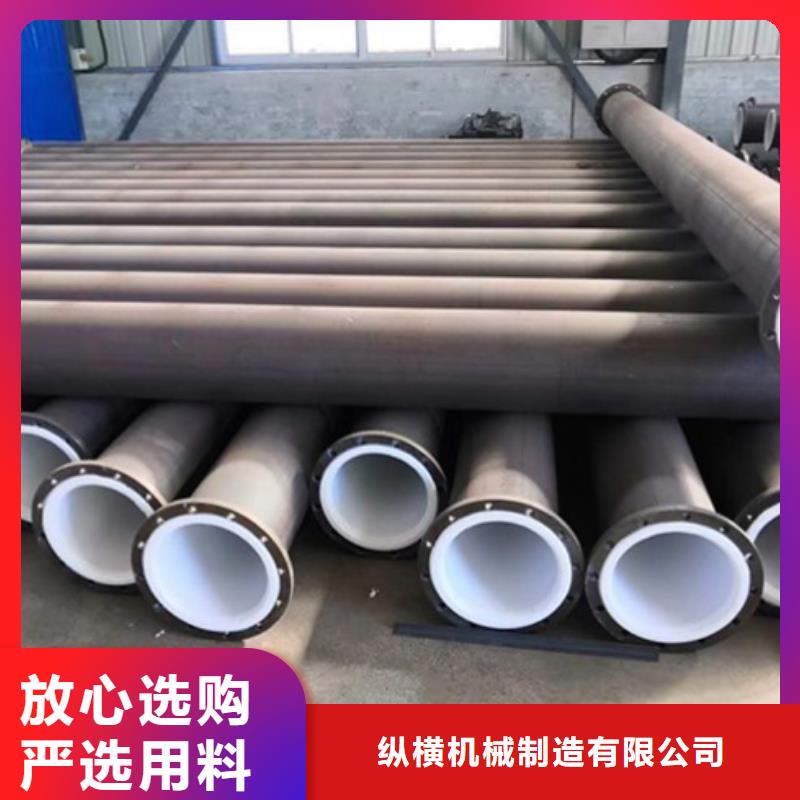

公司生产各种口径衬塑钢管，衬塑钢管是以普通碳素钢管作为基体，内衬化学稳定性及耐磨性能优良的热塑性工程塑料塑料（PE,PO,PP等），经特殊工艺复合成型，它既有钢管的机械性能，又有塑料的耐磨损、耐腐蚀，缓结垢，不易生长生物的特点，是输送各种流体、粉体、浆体、气体及颗粒体的理想管道，广泛应用于化工、矿冶、火电、水处理、河道疏浚、码头清淤、海洋工程等工业领域。
衬塑钢管特点：
1．具有优良的物理性能
2．具有极好的耐腐蚀性能
3．机械强度与钢管相同
4．卫生、不积垢，不滋生生物、保证流体品质
5．耐化学腐蚀、耐土壤和海洋生物腐蚀，耐阴极剥离
6．安装工艺成熟、方便快捷
7．耐候性好，适用沙漠、盐碱等苛刻环境
8．管壁光滑、提高输送效率、使用寿命长
衬塑钢管使用条件：
1、真空值（即负压）DN25-DN80:≤90kPa
DN100-DN150:≤70KPa
≥DN200:≤55KPa
2．正压 DN25-DN80:≤6.4MPa
3．DN100-DN150:≤6.4MPa
4．≥DN200:≤2.5MPa
衬塑钢管使用温度：
钢衬聚丙烯管（GSF.PP)的介质工作温度：-20℃～105℃
钢衬聚氯乙烯管（GSF.PVC)的介质工作温度：-15℃～65℃
钢衬聚乙烯管（GSF.PE)的介质工作温度：-20℃～80℃
钢衬聚烯烃管（GSF.PO)的介质工作温度：-15℃～110℃
钢衬聚四氟乙烯管（GSF.F4)的介质工作温度：-100℃～250℃
衬塑管道及管件质量要求a)外观应平整、光滑，无明显的不平现象；管道两端法兰面平整，法兰孔对齐；b)衬里材料应无针孔、裂纹和杂质存在；c)管道及管件严格按照栺萣尺寸制作，产品长度误差不得大于3mm；d)管道及管件衬里层的厚度为3mm；e)衬里层与钢管内壁紧密结合，不得有松脱现象；f)产品发货时附产品合格证、材质证明、电火检测报告等；g)管道尺寸长度（包括衬塑厚度,按3mm考虑）在加工过程中尺寸尽可能，采用负偏差控制，不允许出现正偏差。
衬塑管道即有碳素钢管的机械性能又有聚烯烃粉的耐腐蚀性、耐压耐老化、表面光滑缓结垢、不易生长细生物耐磨损，是输送酸碱盐及化学溶液、醫藥药剂等介质的理想管道，无污染更环保，适用与化工、醫藥、引水、农业灌溉、市政污水等行业。
我公司遵循“下道工充即顾客，上道工序为下道工序服务；强化班组建设，将不良品消灭在本工序；只有不完美的产品，向零缺陷迈进；强化服务意识，倡导奉献精神。”的运营理念，为你提供高品质的衬塑管道，本公司全部产品均实行保修期一年的制度，对超龄使用而需配件只收材料费，免收安装、人工费，并实行免费送货上门。凡购买使用我公司产品，不论何时何地均能享受我公司的壹流服务一年365天， 24小时我们都为您提供及时、优质、负责到底的售前、售中、售后服务。
衬塑钢管的承载能力
衬塑钢管的外层钢管是按照GB／T3091《低压流体输送用焊接钢管》标准生产的。符合普通钢管级别的焊接管的试验压力按下式计算：
P=2SR／D 式中：P一试验压力，MPa；
S一钢管公称壁厚，mm；
R—标准规定的屈服强度的60％，MPa；
D—钢管公称外径，mm；
镀锌钢管试验压力P和工作压力P1的关系如下：
Pl=2P／3 式中：P——试验压力，MPa(一般试验压力不超过7 MP)；
P1——允许工作压力，MPa。
表1给出了GB／T3091规定的镀锌钢管的公称工作压力和计算允许工作压力，可以看到其公称工作压力有相当的系数；衬塑钢管的行业标准CJ／136《衬塑复合钢管》中所规定的衬塑钢管的工作压力与镀锌钢管的工作压力是一致的。由于衬塑钢管实际使用的壁厚还应该加上塑料管层的厚度，因此管体强度更可靠。此外衬塑钢管如果希望提高工作压力只需要改变钢管的壁厚、材料或者选择无缝钢管，而不需要自己另外生产不同壁厚系列的塑料管材。
表1 镀锌钢管工作压力的计算值与规定值比较
| 公称口径 | 外径 （mm） | 壁厚（mm） | GB/T3091规定公称工作压力MPa） | 计算试验压力 （MPa） | 计算允许工 作压力（MPa） |
| DN50 | 60.0 | 3.5 | 2.0 | 8.60 | 5.74 |
| DN100 | 114.0 | 4.0 | 2.0 | 5.65 | 3.77 |
| DN150 | 165.0 | 4.5 | 2.0 | 6.97 | 4.64 |
| DN200 | 219.1 | 5.0 | 2.0 | 5.83 | 3.89 |
| DN300 | 323.9 | 7.0 | 2.0 | 5.52 | 3.68 |
| DN400 | 426.0 | 8.0 | 1.6 | 4.8 | 3.20 |
| DN500 | 530 | 8.0 | 1.6 | 3.86 | 2.57 |
| DN600 | 630 | 9.0 | 1.6 | 3.65 | 2.43 |
衬塑钢管的连接采用可锻铸铁(玛钢)衬塑管件，是可锻铸铁(玛钢)管件经过表面处理以后，在注塑机中注塑成型的，目前市场上有2种形式。
沟缝式相比台肩式可以在安装时避免密封圈脱落而更加可靠；但是应该注意，由于这里管件和管材的连接采用了锥管罗纹，如果在拧紧罗纹的同时又要能够压紧密封圈，因此存在过定位问题，也就是有可能罗纹已经拧紧，密封圈却没有压紧；或者是密封圈已经压紧，而罗纹还没有拧紧。为了解决这个问题，目前一般采取规定罗纹的旋入牙数来保证密封的可靠性。表2列出了这个数值(来自CECSl25-2001《建筑给水钢塑复合管管道工程技术规范》。
| 公称直径（mm） | 旋入深度（mm） | 旋入牙数 | 公称直径（mm） | 旋入深度（mm） | 旋入牙数 |
| 15 | 11 | 6.0-6.5 | 50 | 20 | 9.0-9.5 |
| 20 | 13 | 6.0-6.5 | 65 | 23 | 10.0-10.5 |
| 25 | 15 | 6.5-7.0 | 80 | 27 | 11.5-12.0 |
| 32 | 17 | 7.0-7.5 | 100 | 33 | 13.5-14 |
| 40 | 18 | 7.0-7.5 |
|
|
|
表2的旋入牙数在安装时是必须控制的，因此现场施工需要用套扣机而不能手工套扣，并且在套扣后要仔细清理毛刺，以保证旋入牙数并压紧密封圈。
衬塑管件的内衬塑料品种要受到注塑工艺的限制，目前国内市场上多数是用于冷水的管件采用聚乙烯，用于热水的管件采用PP-R（无规共聚聚丙烯)，国内还没有见到采用CPVC(氯化聚氯乙烯)的，因此受PP-R耐热性能的限制，一些衬塑钢管生产企业宣传自己的产品50年寿命、使用的温度条件达95℃是错误的，应该规定为70℃比较合适。如果全部采用氯化聚氯乙烯(CPVC)，则可以把使用温度提高到95℃。
衬塑管件所用的可锻铸铁(玛钢)管件要执行标准GB9440《可锻铸铁件》和GB3287《可锻铸铁管路连接件》，以保证管件材质的质量。衬塑管件的标准CJ／T137-2001给水衬塑可锻铸铁管件》规定其较大口径为150mm，更大口径的衬塑钢管采用沟槽式接头或者衬塑法兰连接。衬塑管件标准同时规定了衬塑管件的实验压力为2．5MPa，使用压力是1.6MPa。这个压力和衬塑钢管的2．0MPa的公称压力已经完全能够满足建筑给水和供暖系统的要求。
