华尔网变压器有载开关测试仪波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图 17 2．仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。

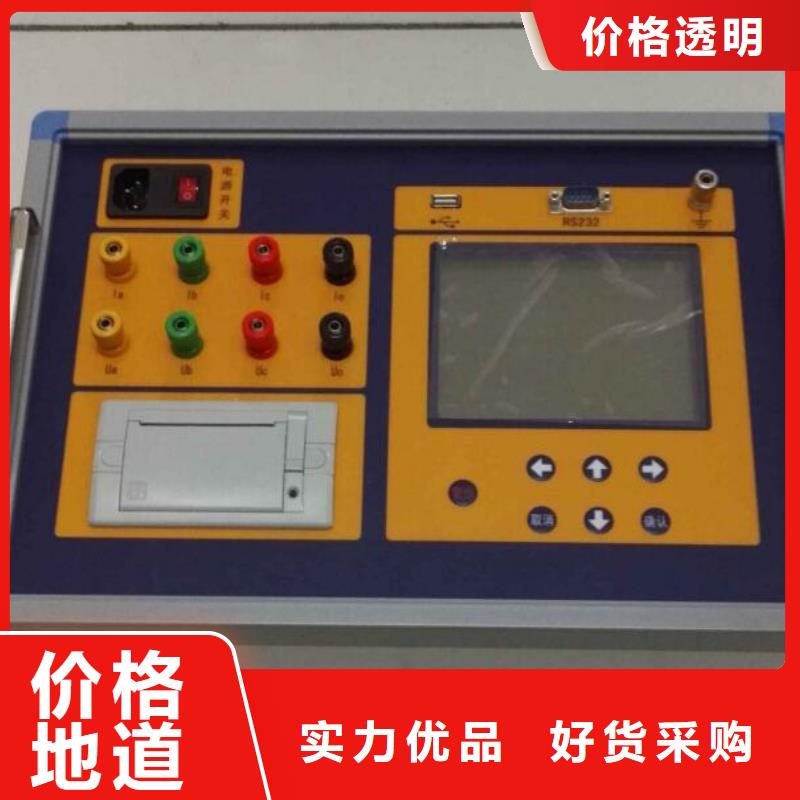

华尔网变压器有载开关测试仪变压器三相空载测试接线图注：1、空载测试中，高压侧有高压，请远离！注意！2、三相空载测试中，低压端施加到额定电压，非测试端开路；负载测试中，高压端施加到额定电流，低压端可靠短路。3）单相的测量: 当需检查变压器单相故障时需用单相法测量。在主菜单界面选择“单相测量”菜单，按“确认”键进入单相选择菜单界面，如图二十一： 图二十一根据变压器的联结选择不同测试相，需注意不同联结单相折算三相公式不同，不能选错！负载星接和空载星接是指变压器测试中加压侧为星型接法，负载角接和空载角接是指变压器加压侧为角型接法。 3.1)变压器负载的单相测量①测试方法 在单相测量选择菜单，选择“负载星接”或“负载角接” ，按“确认”键进入负载的单相测量参数设置界面，同图十五。输入好参数后，按确认键进入测量界面如图二十二： 图二十二在此界面按“确认”键记录当前所测绕组的参数，按“选择”键选择加压绕组（AB、BC、CA依次循环显示）；按“打印”键打印当前结果，按“存储”键存储当前数据；按“返回”键返回上一界面。测量完一相后，调压器归零断电，改变外部到变压器的接线，然后按“选择”键选择与之相对应的加压绕组，调压器升压，升到额定电流后，按“确认”键记录数据。AB、BC、CA三相测量完成后按“←”或“→”键显示三相记录数据和折算结果。

华尔网变压器有载开关测试仪波形对比分析点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。波形对比功能主要用来分析同一台变压器有载分接开关的不同时间测试得到的波形进行纵向对比(历次测试得到的波形)，以发现其中的异同，方便分析和发现问题。在“菜单区”中，点击【波形对比】项，即可打开窗口，图十六所示：波形对比窗口包含上下两个波形控制区，可同时对两个波形进行对比。波形显示区域可以被一个波形独占，也可以两个波形分享。如果要让某一个波形独占显示区，则可以点击另一个波形的勾选框。例如要让上面的波形占用整个波形显示区，则点击下面波形控制区的勾选框。如果要恢复原来两个波形共享显示区的情形，则再次点击下面波形控制区的勾选框即可，显示区会恢复原貌。 图十六基本操作步骤如下：⑴ 打开要比较的波形数据点击“加载数据按钮”，会弹出数据选择窗口，选定制定的测试数据后，打开即可。图十三所示，点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。对两个显示区依次进行此操作，即可将波形数据显示在窗口。⑵ 显示波形对应的详细数据信息点击“测试详情”按钮，即可弹出次波形对应的详细数据信息窗口，图十七所示：图十七关闭“测试详情”窗口返回波形对比窗口。⑶ 控制波形的显示/打开如果只想观察A,B,C三相中的某1个或两个信号，则通过控制区的勾选框即可实现。例如，只想观察上半区波形中的B,C相信号，则反勾选A-相即可。如果要恢复A相信号的显示，则勾选“A-相”即可。
