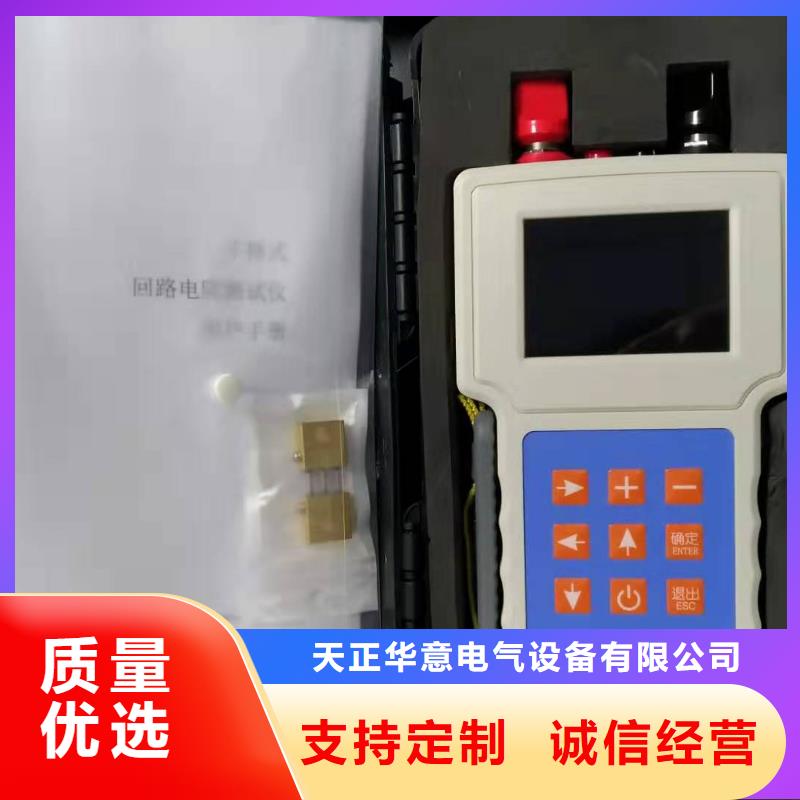

华尔网回路电阻测试仪 概述 常规用途为了满足回路电阻测量的需要，本公司开发研制了一款回路电阻测试仪。本仪器是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。1.2 事项★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。★使用本仪器前一定要认真阅读本手册。★仪器的操作者应具备一般电气设备或仪器的使用常识。★本仪表属高精密仪表，应避免剧烈振动。★对本仪器的维修、维护和调试应由专业人员进行。★在测试过程中，禁止拆卸和移动测试夹和供电线路。产品信息2.1 突出优势?输出电流到100A，两档电流可选，测试量程范围宽。?内置超大容量锂电池，一次充电可进行600次以上测试。?测试简单、操作方便，可连续工作8小时以上。?100A测试时，长测试时间可达60秒，满足现场各种使用场景。?量程宽、精度高，100A时可达10mΩ。?具有开路提示、过热保护等完善的保护功能。?菜单简单友好，显示数据清晰易读，阳光下可清晰显示。?5分钟无操作自动关机。?具有本机存储和U盘存储，可存储99组。?图形界面、直观简洁、支持中英文切换。

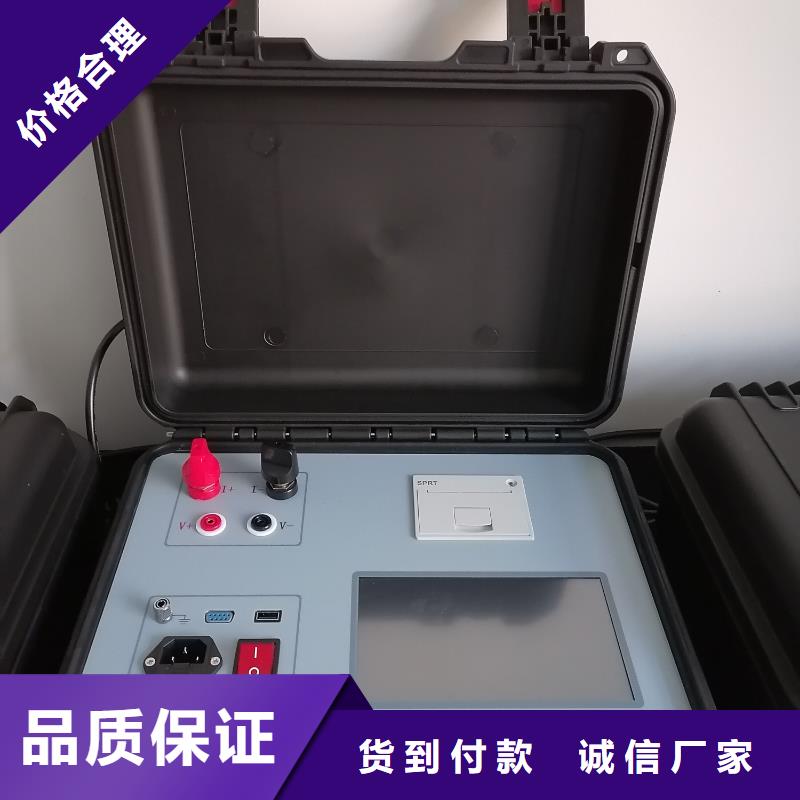

华尔网回路电阻测试仪 TH-100A回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。七、操作方法1、按图三接线方法接线。图三 四端子接线图2、仪器面板与测试线的连接处应钮紧，不得有松动现象。3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。5、调节“电流调节”旋钮，使电流升至100.0A，按下“复位/测试”键，此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程；如果测量电流不是100.0A，例如为Io，电阻表显示为Ro，则实际电阻值为R＝100×(Ro÷Io)μΩ。6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。八、故障现象及排除故障现象 故障排除开机后无反应，液晶屏无显示 检查有无交流电源检查电源电缆检查保险管底座内的保险管是否烧断测试时电流值显示为0 检查“复位/测试”键是否按下检查电流输出线有没有接好，是否接触不良测试时电流值显示正常,电阻值显示为0 检查“复位/测试”键是否按下检查电压输出线有没有接好，是否接触不良测试时电流值显示正常，电阻值显示明显偏大或显示为1（超量程）检查被测电阻值是否太大检查电压输入线是否接在电流输出线的内侧检查电压输出线有没有接好，被测件接头是否被氧化九、注意事项1、使用仪器前请仔细阅读说明书。2、请按照说明书上正确的接线方法接线。3、本仪器不得测试带电回路中的回路电阻。4、仪器在使用中必须可靠的接地。5、电流线用户不得随意更换。6、仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性的气体。
